沟通接触器作业原理及内部结构图解

　　沟通接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式沟通接触器。其组成部分包含：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅佐常开触头、辅佐常闭触头、压力绷簧片、反效果绷簧、缓冲绷簧、灭弧罩等原件组成，我国常用的CJ-20型沟通接触器的外形结构如图其主要组成部分如下图所示：

　　触点体系：它包含主触点和辅佐触点。主触点答应经过较大的电流，起接通和堵截主电路的效果，通常以主触点答应经过的Z大电流（即额定电流）作为接触器的技术参数之一。辅佐触点只答应经过较小的电流，使用时一般接在控制电路中。

　　沟通接触器的主触点一般为常开触头，辅佐触头有常开的也有常闭的。额定电流较小的接触器，具有四个辅佐触点；额定电流较大的，具有六个辅佐触点。CJ10-20型接触器的三个主触点是常开的；它有四个辅佐触点，二个常开，二个常闭。

　　所谓常开、常闭是指电磁体系未通电动作前触头的状况，即常开触头是指线圈未通电时，其动、静触头是处于断开状况，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

　　沟通接触器作业原理图灭弧设备灭弧设备的使用是敏捷堵截主触点开断时的电弧，能够看作是一个很大的电流，如不敏捷堵截，将产生主触点烧毛、熔焊等现象，因而沟通接触器一般都有灭弧设备。关于容量较大的沟通接触器，常选用灭弧栅灾弧。

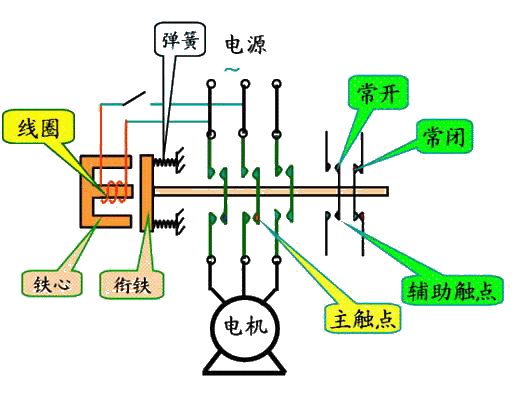

　　沟通接触器的作业原理结构如右图所示，当线圈通电时，铁芯被磁化，招引衔铁向下运动，使得常闭触头断开，常开触头闭合。当线圈断电时，磁力消失，在反力绷簧的效果下，衔铁回到本来方位，即便触头康复到本来状况。
